USB звуковая карта

Внезапно случилось неприятное. Разболтался разъем наушников в макбуке. Звук есть, но при любом удобном случае наушники вываливаются и это очень огорчает. К счастью, на Хабрахабре недавно опубликовали статью о том, как собрать внешнюю звуковую карту — Простой аудио ЦАП с подключением по USB.

Решение проблемы интересное, можно попробовать. В Терраэлектронике была куплена микросхема ЦАП.

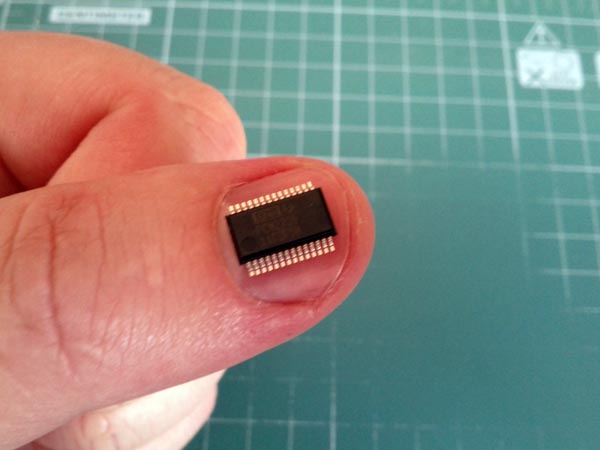

Микросхема USB ЦАП — PCM2705

Размер впечатляет, но сделать печатную плату под такую крохотульку можно без проблем, благодаря уже освоенной технологии фоторезиста.

Для корпуса в закромах нашёлся «донор» — сгоревший USB-концентратор.

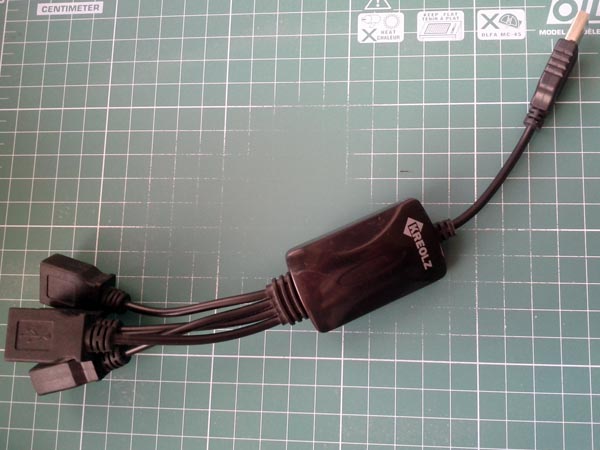

Донор корпуса — сгоревший USB-хаб

Корпус невелик, максимальный размер платы всего 45×27 миллиметров, поэтому для обвески микросхемы будем использовать SMD-компоненты, благо недавно из Китая приехал набор, заказанный на Ебее. Заодно и попробуем купленную там же жидкую паяльную маску.

Разводка элементарная, практически повторяет схему.

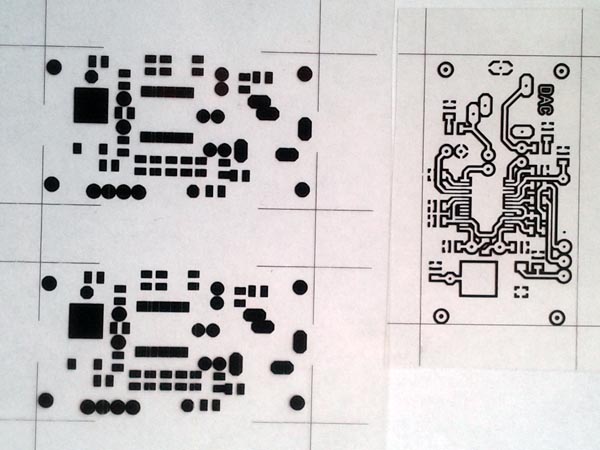

Фотошаблон для печатной платы и паяльной маски

Маленькая хитрость — на фотошаблоне нужно что-нибудь написать. Тогда меньше шансов положить его не той стороной, как у меня однажды получилось…

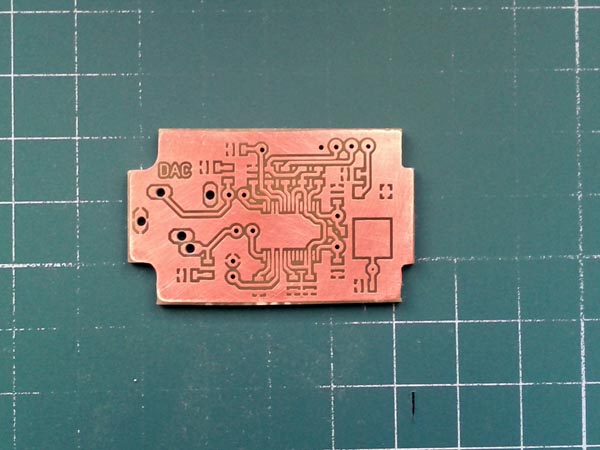

Печатная плата

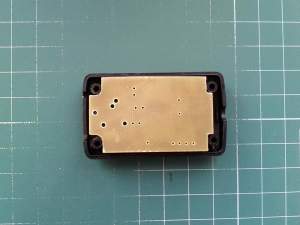

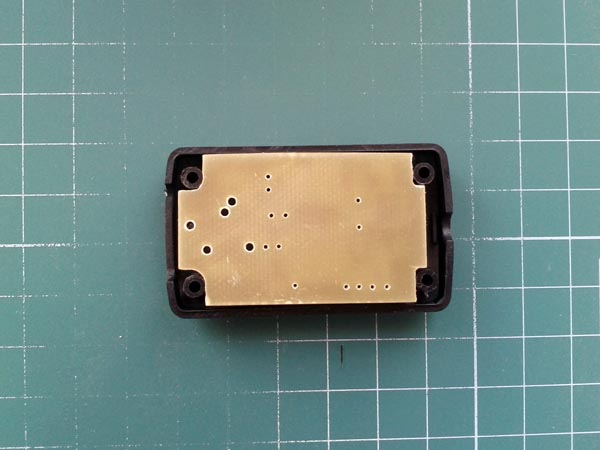

Печатная плата, примерка в корпус

Чтобы плата выглядела более «профессионально», я решил попробовать жидкую паяльную маску с ультрафиолетовым отверждением.

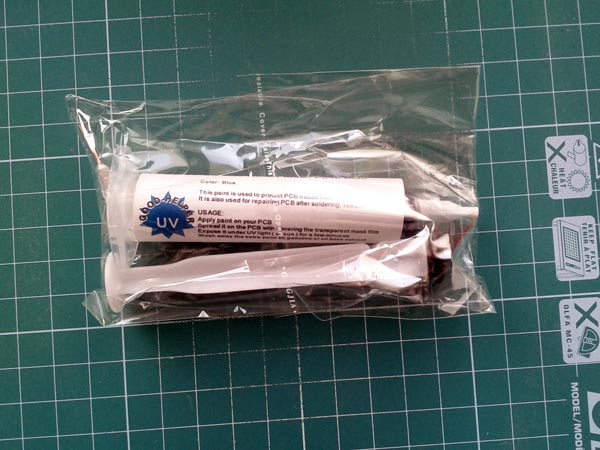

Паяльная маска

Процесс, к сожалению, я зафиксировать не смог, потому что довольно быстро вымазался в ядрёной синей краске и не хотел испачкать телефон. Но если вкратце, то всё довольно просто. Нужно выдавить на плату немного краски, накрыть прозрачной плёнкой, аккуратно размазать краску под плёнкой, чтобы не было пузырьков, потом положить сверху отрезок обычного оконного стекла и аккуратно надавить, чтобы краска под плёнкой разошлась равномерно. После этого сорок минут засветки c фотошаблоном ультрафиолетовой лампой. Затем плёнка снимается и неотверждённая краска смывается ацетоном. И ещё на час под ультрафиолет.

Результат не блестящий, но для первого раза вполне сойдёт.

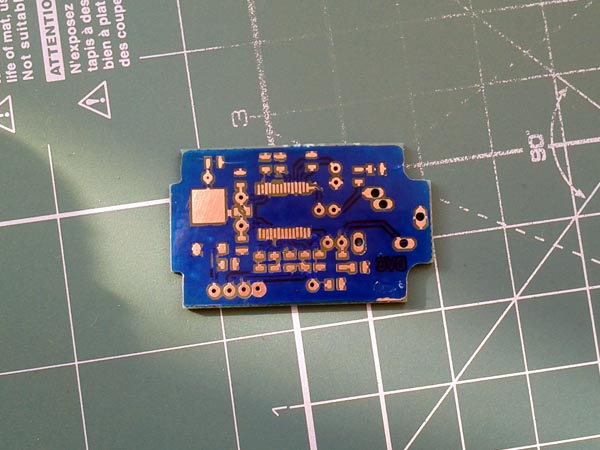

Плата с паяльной маской

Медные дорожки закрыты слоем довольно плотного полимера, открыты только контактные площадки. Можно паять.

И тут я понял, какую ошибку я совершил. Когда я заказывал набор SMD резисторов и конденсаторов, я не обратил внимания на их типоразмер, и заказал 0805. А это, на минуточку, милые плюшечки размером всего 2 на 1.2 миллиметра. Паять их, конечно, можно, но очень уж всё мелко. Для следующих конструкций закажу 1206, это 3.2×1.6, заметно крупнее.

Тем не менее, всё припаялось довольно быстро, несмотря на то, что это мой первый опыт с SMD. Держим пинцетом деталь, прихватываем каплей олова с одной стороны. Разворачиваем плату и ещё капля олова с другой стороны. Готово. Микросхема прихватывается за угловые ножки по диагонали, потом быстро прогреваем по очереди остальные ножки.

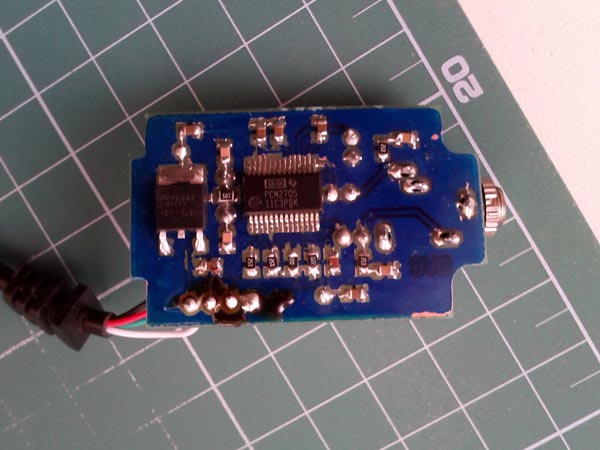

Готовая плата

После пайки плату спиртом отмываем от излишков канифоли. Готово.

Резюмируя сам процесс:

  • SMD-компоненты это хорошо! Можно собирать гораздо более компактные устройства, не надо сверлить под них. Единственное, при покупке надо обращать внимание на типоразмер.
  • Паяльная маска это хорошо! Плата выглядит прикольно, меньше приходится лудить. Хотя и затвердевает она почти два часа.

Втыкаю наушники, подключаю USB… Мак тут же определяет новое устройство. Работает. В наушниках играет музыка. Можно вставлять всё в корпус.

Про качество звука ничего сказать не могу, я его не отличаю от встроенной звуковой карты. Посторонних шумов и щелчков нет, хуже точно не стало. Громкости в наушниках вполне хватает. Посмотрим, что покажет опытная эксплуатация.
