Дешманские FPV очки из VR

Для полётов с камерой, конечно же, нужны очки. Очки дают ощущение присутствия и очень помогают управлять квадракоптером. Однако, популярные очки Fat Shark стоят негуманные 300 долларов.

К счастью, я уже являюсь счастливым обладателем довольного старого телефона Samsung Galaxy S7, для которого в своё время были разработаны специальные очки виртуальной реальности Samsung Gear VR. Высокое разрешение экрана телефона и качественные датчики давали отличную картинку и не менее отличную синхронизацию картинки с движениями. Увы, проект оказался провалом - телефон этих очках VR греется как хороший утюг и минут через пять вырубается от перегрева. В результате - этими очками завален весь ebay. Свои, совершенно новые, я купил за 7 евро с доставкой…

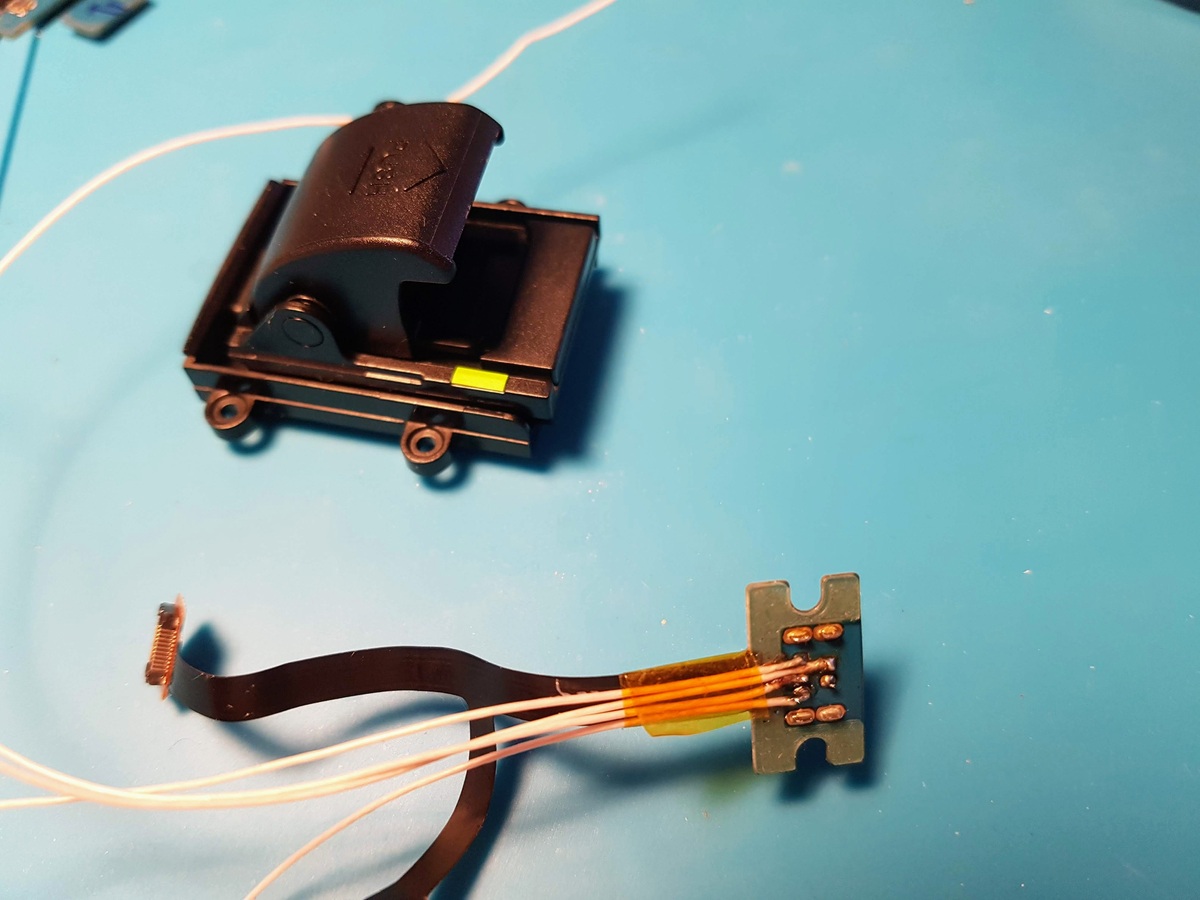

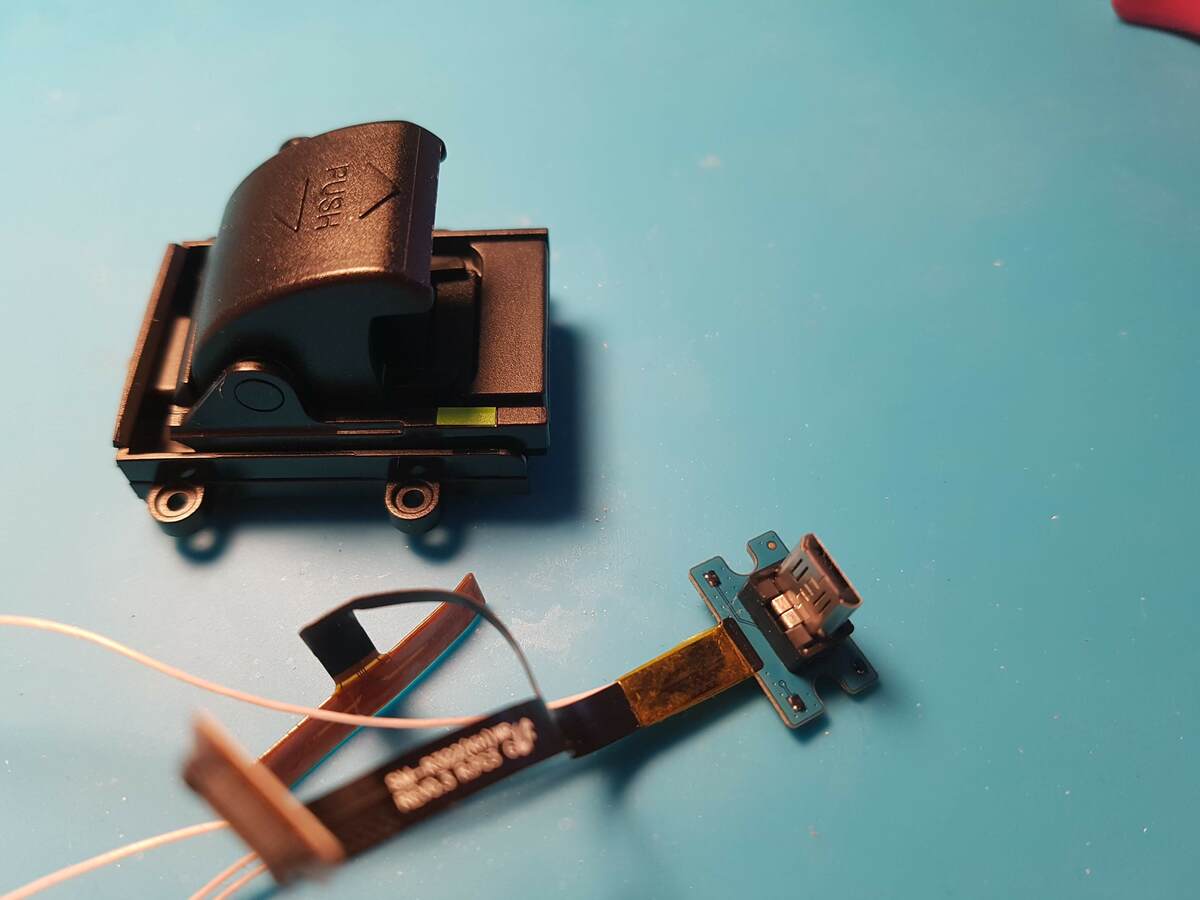

Дальнейшие доработки элементарны. Очки были аккуратно разобраны и к разъёму USB были подпаяны пять проводков МГТФ. Родная плата с электроникой отключена. Проводки выведены наружу через отверстие для разъёма зарядки и припаяны к переходнику на такой же USB. Получился своего рода удлинитель.

Важный момент - нужно распаивать все пять проводов, идущие на разъём телефона, иначе приёмник видеосигнала не определяется. Ещё очень-очень неплохо использовать экранированный провод, с экраном на массу, или, как минимум, сделать аккуратную скрутку. В противном случае из за помех не хватит скорости передачи и картинка будет очень сильно запаздывать.

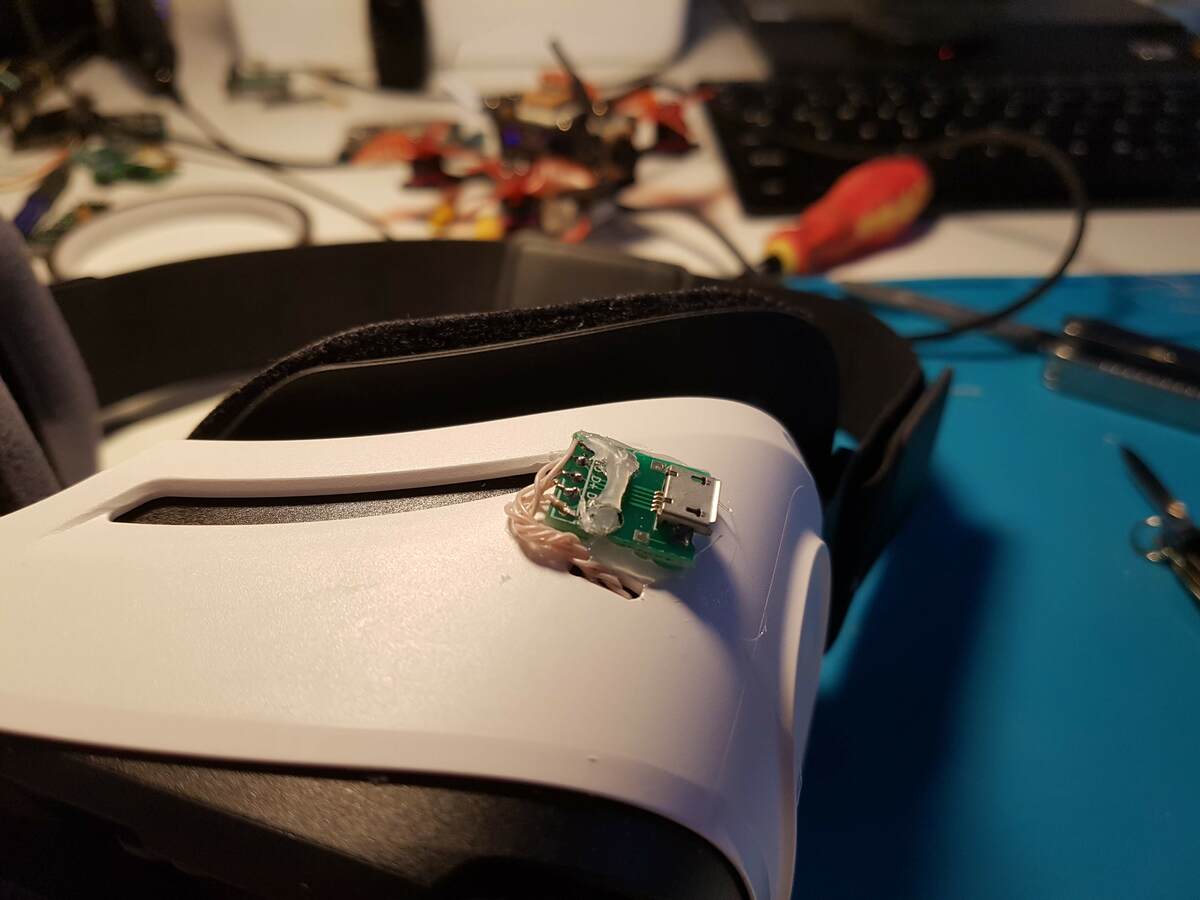

Видеоприёмник приклеен на полоску липучки к корпусу очков. Наружный разъём держится на обычном термоклее. Не слишком надёжно, зато весьма просто.

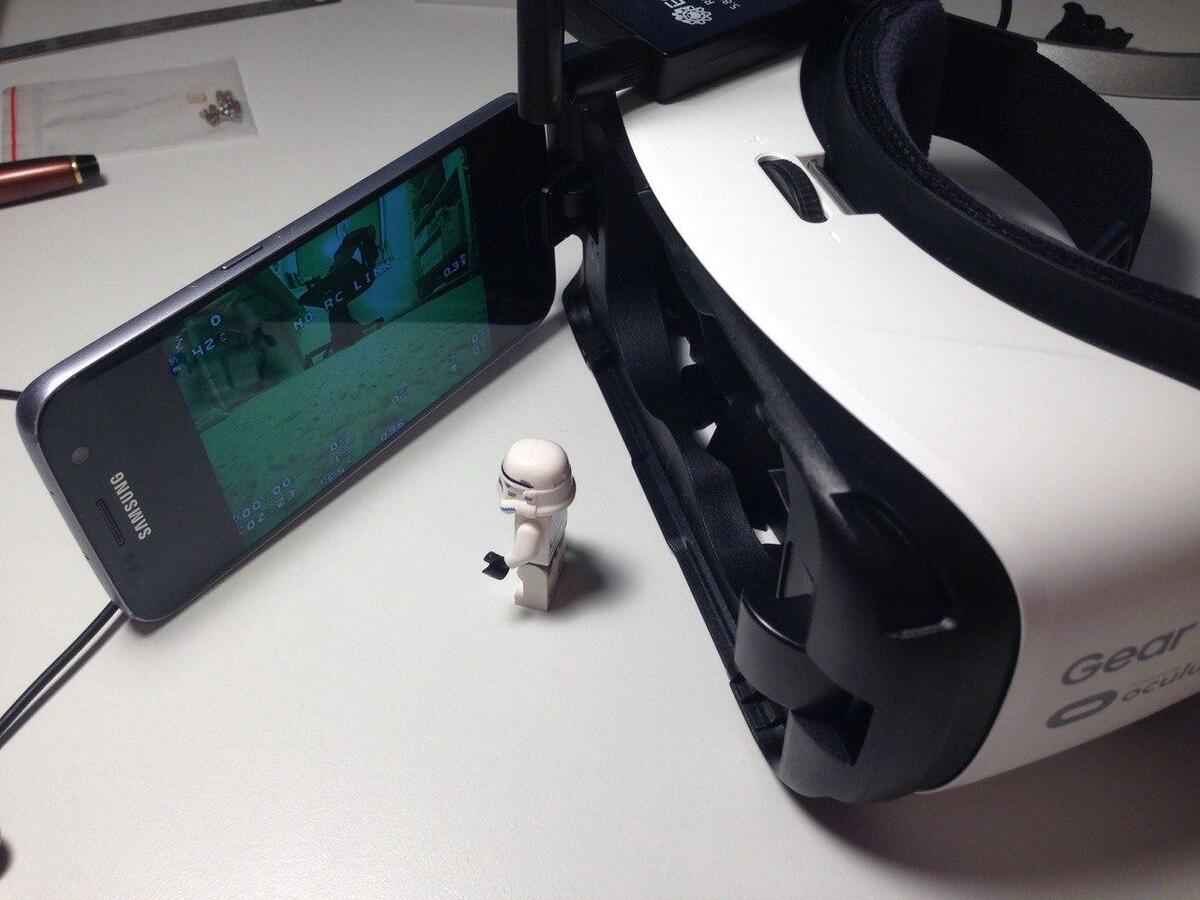

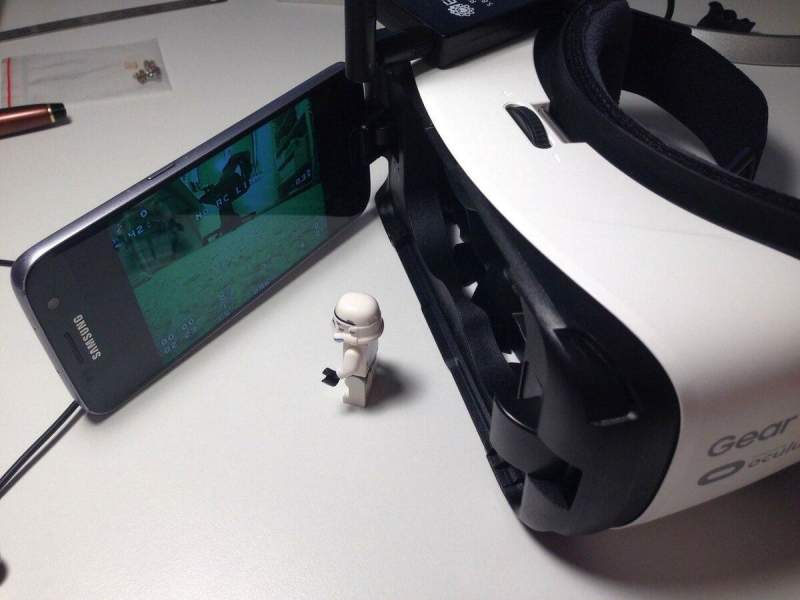

Результат превзошёл все ожидания. Конечно, очки сделаны аккурат для этой модели телефона. Экран точно напротив линз. Качественные фиксаторы. Настройка фокусного расстояния. Ну и классная картинка.

А самое главное - если вдруг снова понадобится посмотреть VR - электронику можно вернуть на место, воткнув всего несколько разъёмов.

Это успех!
